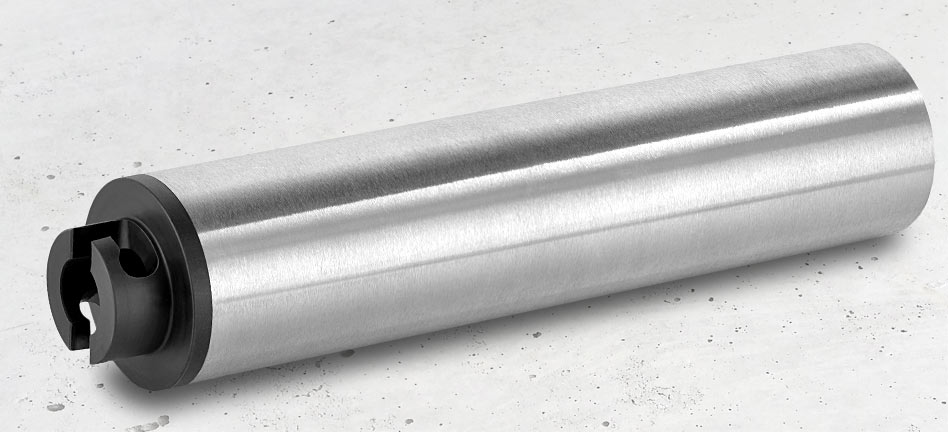

Trockenbohrsystem GK
Ausführung: blank, Anschluss GK - Schnellspannverschluss
Zubehör
Ausführung: blank, Anschluss GK - Schnellspannverschluss
Artikelnummer
|
|
Rohrstärke (mm)
|
Wandstärke (mm)
|
Nutzlänge (mm)
|
4515300gk |
|
45,0 |
1,5 |
300 |
4515400gk |
|
45,0 |
1,5 |
400 |
4520200gk |
|
45,0 |
2,0 |
200 |
4520300gk |
|
45,0 |
2,0 |
300 |
4520400gk |
|
45,0 |
2,0 |
400 |
5020200gk |
|
50,0 |
2,0 |
200 |
5020300gk |
|
50,0 |
2,0 |
300 |
5020400gk |
|
50,0 |
2,0 |
400 |
5520200gk |
|
55,0 |
2,0 |
200 |
5520300gk |
|
55,0 |
2,0 |
300 |
5520400gk |
|
55,0 |
2,0 |
400 |
6020200gk |
|
60,0 |
2,0 |
200 |
Artikelnummer
|
|
Rohrstärke (mm)
|
Wandstärke (mm)
|
Nutzlänge (mm)
|
6020300gk |
|
60,0 |
2,0 |
300 |
6020400gk |
|
60,0 |
2,0 |
400 |
6520200gk |
|
65,0 |
2,0 |
200 |
6520300gk |
|
65,0 |
2,0 |
300 |
6520400gk |
|
65,0 |
2,0 |
400 |
7020200gk |
|
70,0 |
2,0 |
200 |
7020300gk |
|
70,0 |
2,0 |
300 |
7020400gk |
|
70,0 |
2,0 |
400 |
8020200gk |
|
80,0 |
2,0 |
200 |
8020300gk |
|
80,0 |
2,0 |
300 |
8020400gk |
|
80,0 |
2,0 |
400 |
8520200gk |
|
85,0 |
2,0 |
200 |
Artikelnummer
|
|
Rohrstärke (mm)
|
Wandstärke (mm)
|
Nutzlänge (mm)
|
8520300gk |
|
85,0 |
2,0 |
300 |
8520400gk |
|
85,0 |
2,0 |
400 |
9020200gk |
|
90,0 |
2,0 |
200 |
9020300gk |
|
90,0 |
2,0 |
300 |
9020400gk |
|
90,0 |
2,0 |
400 |
10020200gk |
|
100,0 |
2,0 |
200 |
10020300gk |
|
100,0 |
2,0 |
300 |
10020400gk |
|
100,0 |
2,0 |
400 |
10520200gk |
|
105,0 |
2,0 |
200 |
10520300gk |
|
105,0 |
2,0 |
300 |
10520400gk |
|
105,0 |
2,0 |
400 |
11020200gk |
|
110,0 |
2,0 |
200 |
Artikelnummer
|
|
Rohrstärke (mm)
|
Wandstärke (mm)
|
Nutzlänge (mm)
|
11020300gk |
|
110,0 |
2,0 |
300 |
11020400gk |
|
110,0 |
2,0 |
400 |
12020200gk |
|
120,0 |
2,0 |
200 |
12020300gk |
|
120,0 |
2,0 |
300 |
12020400gk |
|
120,0 |
2,0 |
400 |
12520200gk |
|
125,0 |
2,0 |
200 |
12520300gk |
|
125,0 |
2,0 |
300 |
12520400gk |
|
125,0 |
2,0 |
400 |
13020200gk |
|
130,0 |
2,0 |
200 |
13020300gk |
|
130,0 |
2,0 |
300 |
13020400gk |
|
130,0 |
2,0 |
400 |
14020200gk |
|
140,0 |
2,0 |
200 |
Artikelnummer
|
|
Rohrstärke (mm)
|
Wandstärke (mm)
|
Nutzlänge (mm)
|
14020300gk |
|
140,0 |
2,0 |
300 |
14020400gk |
|
140,0 |
2,0 |
400 |
15020200gk |
|
150,0 |
2,0 |
200 |
15020300gk |
|
150,0 |
2,0 |
300 |
15020400gk |
|
150,0 |
2,0 |
400 |
16020200gk |
|
160,0 |
2,0 |
200 |
16020300gk |
|
160,0 |
2,0 |
300 |
16020400gk |
|
160,0 |
2,0 |
400 |
17020200gk |
|
170,0 |
2,0 |
200 |
17020300gk |
|
170,0 |
2,0 |
300 |
17020400gk |
|
170,0 |
2,0 |
400 |
18020200gk |
|
180,0 |
2,0 |
200 |
Artikelnummer
|
|
Rohrstärke (mm)
|
Wandstärke (mm)
|
Nutzlänge (mm)
|
18020300gk |
|
180,0 |
2,0 |
300 |
18020400gk |
|
180,0 |
2,0 |
400 |
19020200gk |
|
190,0 |
2,0 |
200 |
19020300gk |
|
190,0 |
2,0 |
300 |
19020400gk |
|
190,0 |
2,0 |
400 |
19820200gk |
|
198,0 |
2,0 |
200 |
19820300gk |
|
198,0 |
2,0 |
300 |
19820400gk |
|
198,0 |
2,0 |
400 |
20020200gk |
|
200,0 |
2,0 |
200 |
20020300gk |
|
200,0 |
2,0 |
300 |
20020400gk |
|
200,0 |
2,0 |
400 |
Andere Durchmesser und Längen auf Anfrage lieferbar, sowie Rohre mit BBT / M 30 / M 38 / R ½“ Innen und nach Zeichnung.
Spezialzubehör
Artikelnummer
|
Artikel
|
gkrotor |
Absaugrotor GK
|
114gk |
Adapter 1 ¼“ Muffe auf GK
|
114MM302Z |
Adapter 1 ¼“ Muffe x M30 x 2 Zapfen
|
58mM30Z |
Adapter ⅝“ Muffe x M30 x 2 Zapfen
|
m302zr12m |
Adapter ⅝“ Muffe x M30 x 2 Zapfen
|
R12ZM30Z |
Adapter R ½” Zapfen x M30 x 2 Zapfen
|
3lgk |
3-Loch Flansch x GK Anschluss
|
V200gk |
Verlängerung 200 mm x GK
|
V300gk |
Verlängerung 300 mm x GK
|
V400gk |
Verlängerung 400 mm x GK
|
Artikelnummer
|
Artikel
|
ZENTR200gk |
Zentrierspitze für GK-Rohre 200 mm
|
ZENTR300gk |
Zentrierspitze für GK-Rohre 300 mm
|
ZENTR400gk |
Zentrierspitze für GK-Rohre 400 mm
|
Gasdruckdaempfer |
Gasdruckdämpfer für GK Zentrierspitze
|
Oring243 |
O-Ring 24,0 mm x 3,0 mm
|
SPITZEGASDRUCK DAEMPF |
Spitze zum Aufschrauben gehärtet, für GK Verlängerung
|
rgasddnl200 |
Rundstück für Gasdruckfederdämpfer NL 200 mm
|
rgasddnl300 |
Rundstück für Gasdruckfederdämpfer NL 300 mm
|
rgasddnl400 |
Rundstück für Gasdruckfederdämpfer NL 400 mm
|
Andere Durchmesser und Längen auf Anfrage lieferbar, sowie Rohre mit BBT / M 30 / M 38 / R ½“ Innen und nach Zeichnung.
